Válvula de guillotina XV
Válvula de guillotina XV
Válvula de guillotina bidireccional de acero inoxidable resistente a los productos químicos.
Gama de tamaños disponibles:
DN 80 - DN 1000 (3" - 40")
Hoja de datos del producto:
Descubrir más
Información del producto
Acerca de XV
La válvula de guillotina XV de Stafsjö ofrece excelentes características de flujo y cierre bidireccional hermético. Es una válvula de diseño compacto, resistente a los productos químicos, que puede utilizarse para fluidos como pulpa, biomasa y lodos.

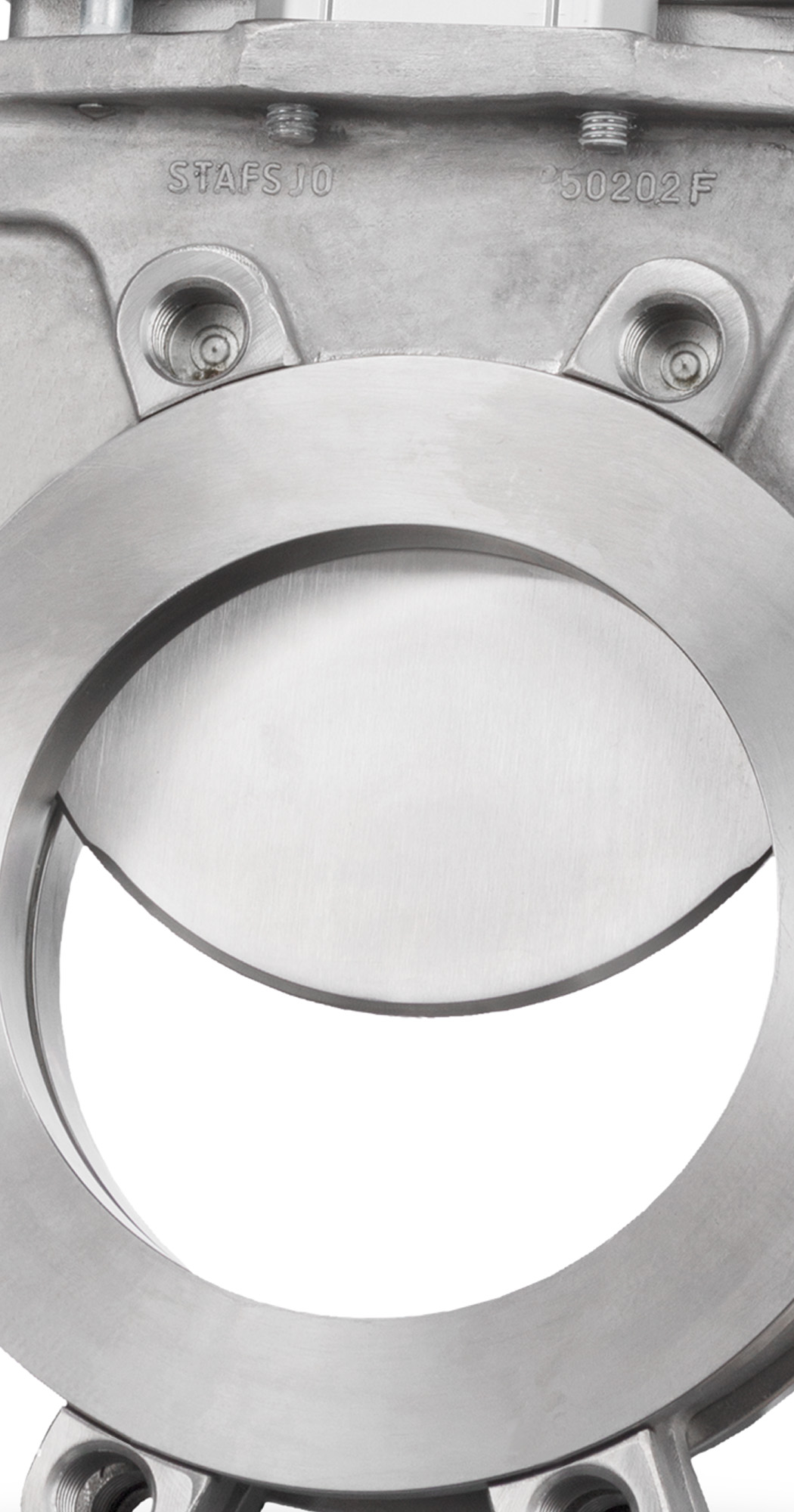

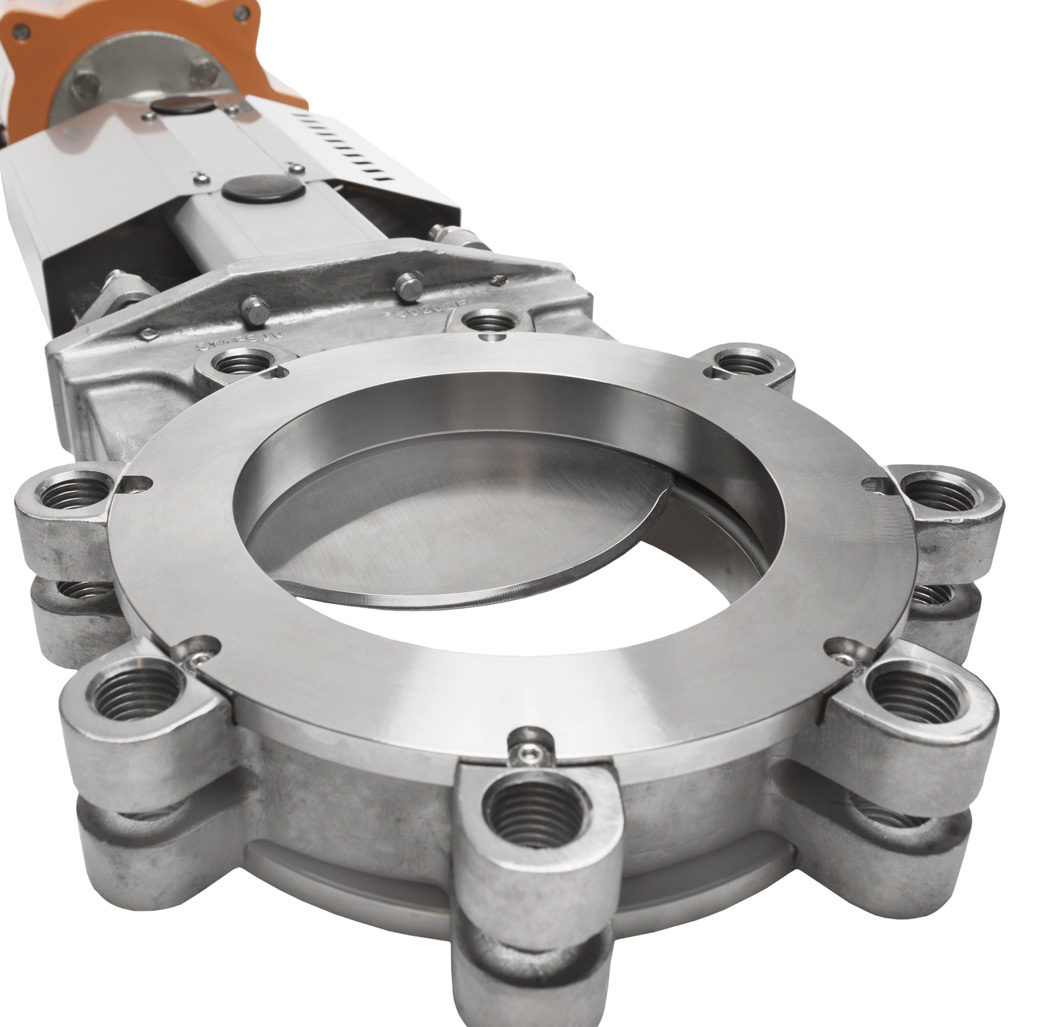

De serie, la válvula XV se suministra con asientos de PTFE y piezas húmedas de acero inoxidable. El cuerpo de la válvula viene en dos versiones, una de tipo lug hasta DN 600 y otra de tipo semi-lug hasta DN 1000. También hay una versión para final de línea disponible con DN 80-DN 200. Los soportes superiores de alta resistencia constan de tensores de acero inoxidable encapsulados en el interior de vigas estructurales.

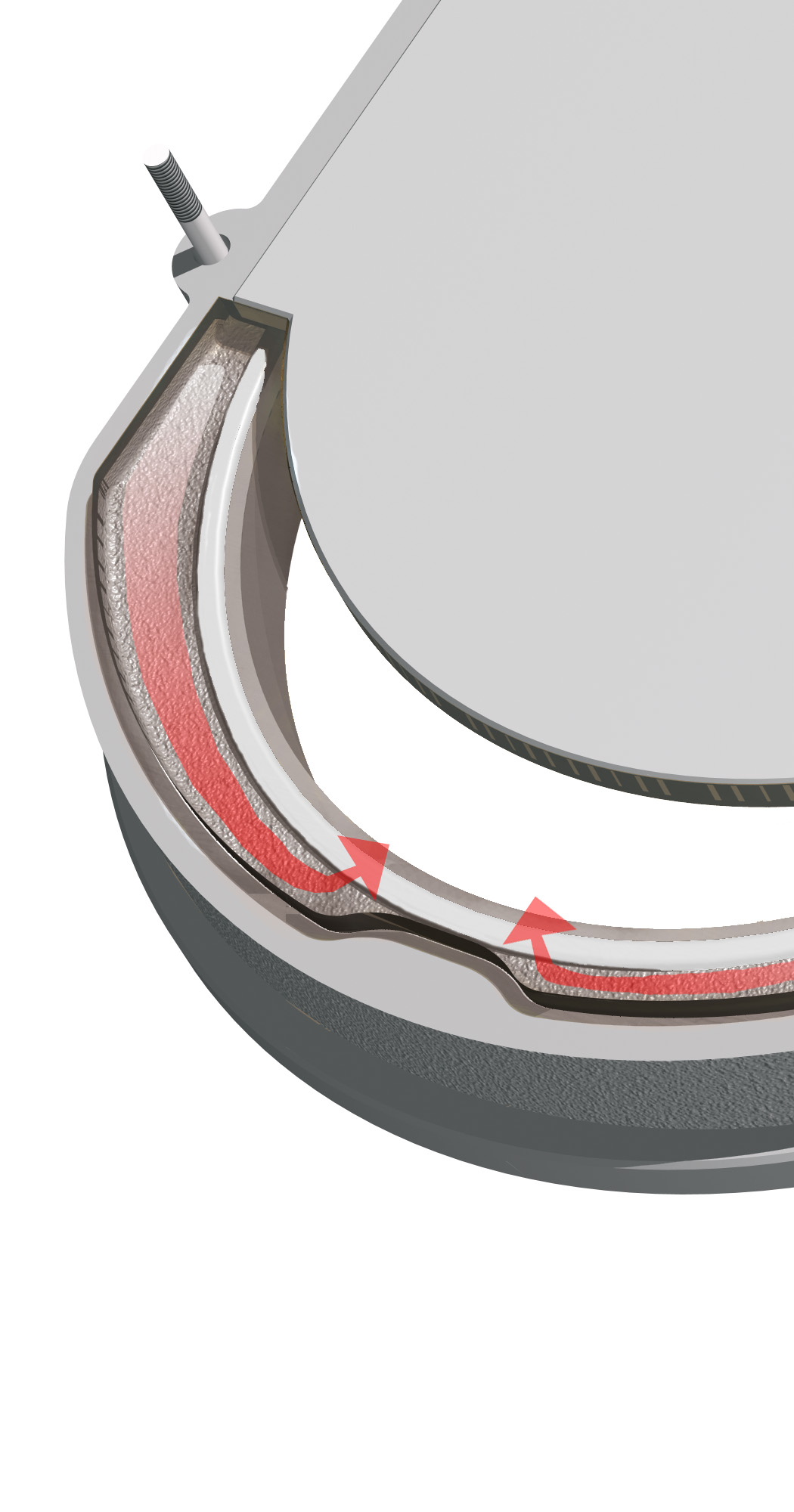

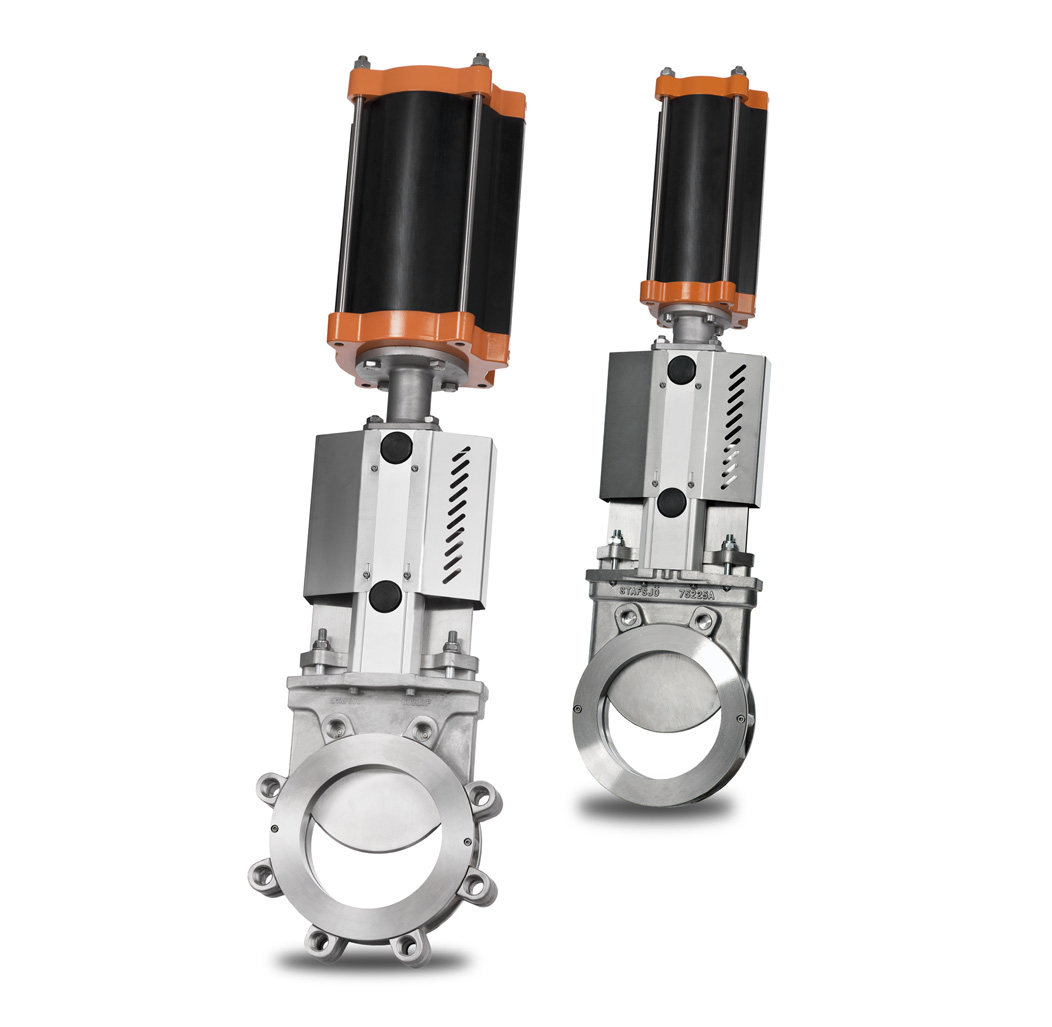

La válvula XV tiene un diseño modular y se puede equipar fácilmente con actuadores manuales y automáticos, así como con accesorios de automatización asociados. El sistema de la caja de empaquetaduras de Stafsjö, con capas de TwinPack y raspadores de PTFE adicionales, garantiza que ningún fluido pase al entorno circundante.
Descargue la hoja de datos del producto para obtener información técnica adicional.
Especificaciones
Técnica de cierre
Bidireccional
Material del asiento de la válvula
PTFE
Tipo de conexión
Oblea/Semi-lug
Totalmente lug
Material del cuerpo de la válvula
Acero inoxidable
Industrias
Biomasa
Papeleras y plantas de celulosa
Química
Tratamiento de aguas
Características

Un paso con características de flujo excelentes

Cierre bidireccional totalmente hermético

Función autolimpiante
